Comando Linspace con Matlab

Linspace con Matlab

El comando Linspace permite determinar el área de la gráfica.

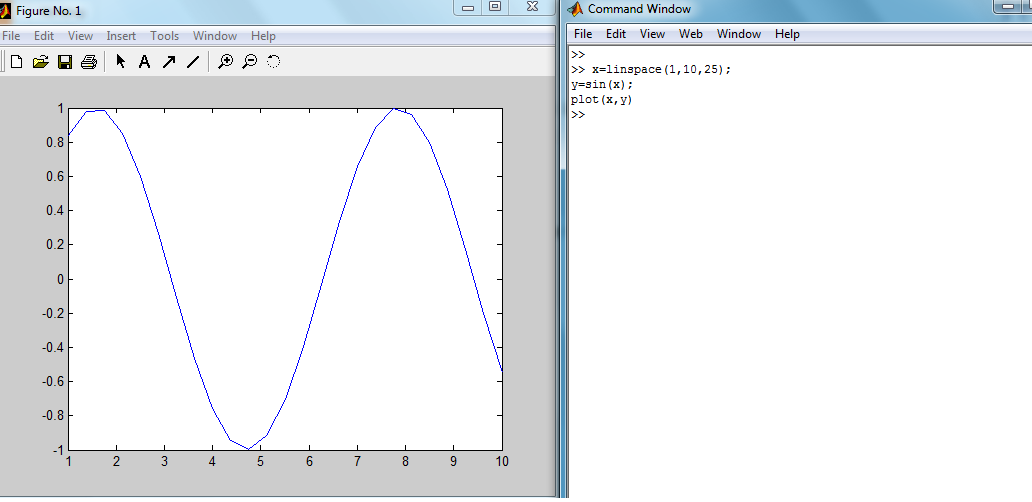

Ejemplo 1:

Ejemplo 2:

Ejemplo 3:

Ejemplo 4:

Como se puede observar los parámetros linspace se refieren a:

1) intersección en el eje x

2) max valor en el eje x

3) puntos graficados (suavisado de la gráfica)

4) cuando la gráfica es mas suave el tamaño en kbytes aumenta

SIMULACION DE UNA EDO HOMOGENEA 2 ORDEN

ECUACIÓN DIFERENCIAL HOMOGÉNEA DE 2 ORDEN

Y''+3*Y'+6=0

SIMULACION DE UNA ECUACION DIFERENCIAL DE 2 ORDEN

La simulación de una ecuación de segundo orden en Simulink se puede realizar a través de un diagrama

como el que se muestra a continuación.

Para esto se utilizara una ecuación de la forma y''+m*y'+n*y = f(t)

Como la ecuación diferencial no es Homogénea se utiliza el Block Ramp de simulink para generar la

función f(t)=4*t

BLOCK RAMP


El block Ramp, nos permite simular funciones de la forma f(t)= a*t+b. Es decir funciones lineales.

En las gráficas siguientes hemos generado primero una función del tipo f(t)=t, luego f(t)=t pero esta comienza en el punto (2,2) y por  ultimo tenemos la función f(t)=4*t

BLOQUE SCOPE

EL BLOQUE SCOPE

El bloque scope viene a representar lo que es un osciloscopio en un Laboratorio. Se puede
ver señales de entrada y salida.

En el ejemplo siguiente se ha utilizado una señal senoidal, una señal de pulso, una señal de paso y una señal tipo sierra.

Para cada tipo de señal se puede variar las características de cada una de ellas; amplitud, fase, paso, etc.

¿Como cambiar el fondo de una grafica generada por Scope?

¿Como cambiar el fondo de una grafica generada por Scope?

Las gráficas generadas por Scope en Matlab Simulink por defecto tienen un fondo de color negro. Sin embargo, esto puede cambiarse de la forma siguiente:

Para Matlab 7.0

Utilice la herramienta Plot tools y abra la gráfica generada con Scope. Allí podrá realizar los cambios de color del fondo.

Para Matlab inferior a 7.0

Para este caso puede enviar las variables a workspace y graficar allí con plot().

IMPORTAR Y EXPORTAR ARCHIVOS .DAT

Desde matlab se puede guardar un conjunto de parámetros en un archivo .dat

La función SAVE se utiliza para guardar el archivo y LOAD para llamar el archivo al workspace
